Tableros eléctricos - I
- PROESA_01
- 4 feb
- 2 Min. de lectura
Para comenzar podemos definir a un tablero eléctrico, como un componente principal y estándar de una instalación eléctrica, el cual esta constituido por distintas partes. Entre ellas, posee un gabinete o llamado envolvente, cuya fabricación se encuentra conforme a determinadas normativas, a fin de otorgar soporte, fijación y protección a los elementos que alberga en su interior, tales como las protecciones eléctricas y elementos de maniobra, pulsadores, borneras de interconexión, cables eléctricos, borneras para las interfaces de entrada y salida al gabinete.
Normativas
Debido al gran número de aplicaciones, y destinos que puede tener un tablero eléctrico, es importante tener en cuenta los siguientes factores:
El nivel de personal que tendrá acceso al gabinete
La tensión aplicada y su corriente nominal de operación.
Ambiente en donde será montado. Es decir, si se trata de un lugar expuesto a la intemperie, o estará en un local interior.
Todo esto permite determinar cuales son las normativas aplicables a nuestro proyecto. De ellas podemos destacar las siguientes reglamentaciones.
IRAM 61439
Reglamentación de validez internacional que reemplaza a la norma IEC 60439.
Dicha norma se encuentra desarrollada mediante las siguientes partes:
IRAM 61439-1: es la norma base que se aplica a todos los tableros con una tensión nominal máxima de 1000 VAC o 1500 VDC.
Recuerde que el cumplimiento de la norma 61349-1 por si sola, no es suficiente para garantizar la conformidad de un gabinete ni tampoco para determinar el tipo.
Esto se debe a que la norma 61439-1 establece criterio, requisitos y reglas generales. Por lo tanto, se requiere el cumplimiento de por lo menos dos partes para verificar la conformidad del tablero eléctrico en cuestión.
Comando y señalización

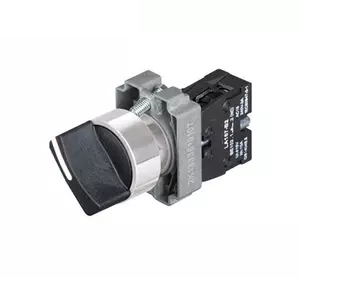

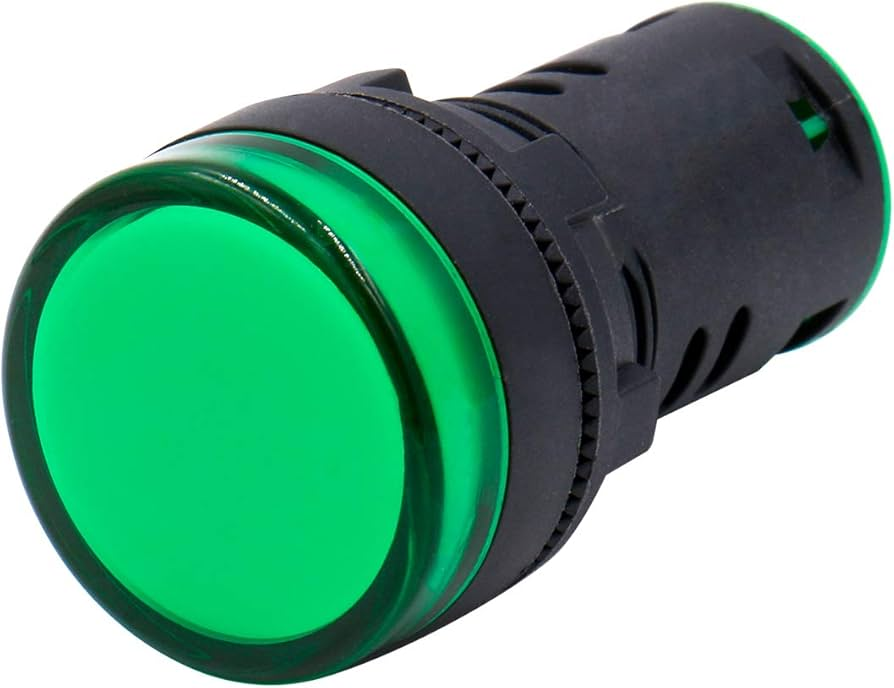

En el caso, que nuestro cuadro eléctrico tenga elementos de señalización y comando tales como:
Se recomienda que cada circuito que contenga dichos elementos, debe contar con elemento de protección contra cortos circuitos.
Reglas de buenas practicas
Cableado eléctrico

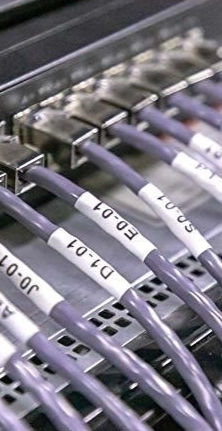

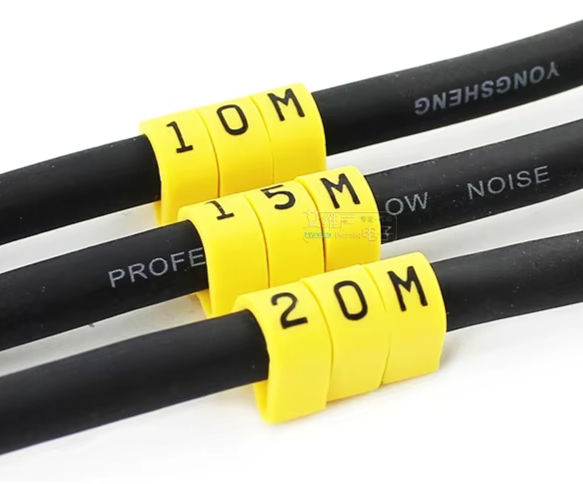

En un gabinete eléctrico se recomienda que cada uno de los conductores eléctricos, se encuentre identificado con un numero o código, que permita facilitar su empleo y mantenimiento. Para tal fin se puede optar por el uso de anillos identificadores, cinta rotuladora termo contraíbles o conductos termo contraíbles transparente junto con su etiqueta impresa con el Tag correspondiente.
Otra medida a tener en cuenta es los cables no pueden estar sueltos o "al aire" dentro de un tablero. Como tablerista eléctrico, uno debe mantener la prolijidad de su trabajo, es por ello que se deben fijar mediante precintos o accesorios, todos los conductores ya sea en los soportes, entre si o en el caso de contar con canalizaciones del tipo cable canal deben estar contenidos en estos y en disposición de capas. Esto permitirá definir un peinado prolijo y duradero de los cables de interconexión interno.
Los extremos de cada cable del interconexionado eléctrico, deben contar con el terminal adecuado en función de los bornes del dispositivo al cual se debe conectar, ya sea mediante puntera tubular Tiff con aislación o terminal ojal, etc.
