Cables normalizados - (I)

Los cables son una parte esencial de cualquier instalación eléctrica, y su necesidad de empleo en diferentes ámbitos, provocaron el surgimiento de distintos tipos de conductores. Los cuales, cada uno ha sido diseñado específicamente para operar bajo ciertas condiciones y determinadas aplicaciones. Algunos de estos tipos son:

1. Cable unipolar flexible.

2. Cables subterráneos.

3. Cables para señales débiles

4. Cables para instrumentación y control.

5. Cables eléctricos de MT.

6. Cables eléctricos de AT.

Sin embargo no es la única forma de clasificar dichos materiales eléctricos, debido a que existen distintas categorías en función de su tensión nominal, su tipo de aislamiento, uso o aplicación, etc.

Vamos a comenzar a describir, desarrollar y estudiar las principales características de cada conductor. Esperamos que esta información sea de ayuda, para la elección y uso de dichos insumos. Comencemos!!!!!

Cables unipolares flexibles.

Son aquellos cables formados por un único núcleo conductor el cual se encuentra confinado dentro de un recubrimiento de material aislante, siento esta la única protección de dichos conductores, la normativa de referencia aplicable corresponden a IRAM NM247-3.

Fig. 1 - Cable unipolar flexible marrón.

Características:

Al tener un solo núcleo conductor, provee una transmisión de energía en una única dirección. Este tipo de cable normalizado, resulta ser mas flexible y fácil de maniobrar que un cable multipolar de construcción similar.

Debido a sus características constructivas, otorga un grado flexibilidad, el cual permite facilitar en cierta medida el tendido del mismo, al tener una resistencia frente a la torsión y movimiento continuo, siempre en concordancia con lo especificado por el fabricante.

Se encuentran codificados mediante el color de su cubierta aislante, la cual es regida por normativas que permiten identificar el uso previsto, con una inspección visual. En argentina, mediante la norma IRAM se los puede adquirir con los colores:

1. Marrón

2. Negro

3. Rojo

4. Celeste

5. Bicolor, o verde y amarillo

6. Blanco




Es común que el material conductor de este grupo sea cobre recocido o cobre con aleación.

Desde PROESA recomendamos invertir en cables fabricados en un 100% o su mayor pureza posible de cobre electrolítico. Esto se debe, a que aquellos conductores con aleación poseen una conductividad y resistencia mecánica mucho menor a los fabricados solamente con cobre.

Por otro lado, la capa aislante puede ser fabricada con PVC o XLPE.

Aplicaciones:

Son aptos para el cableado en instalaciones fijas interiores, tantos domiciliarias, civiles, como industriales en baja tensión.

También se utilizan mucho para el cableado interno de los tableros eléctricos.

Son aptos para instalarse dentro de conductos o cañerías embutidas o montadas sobre la superficie.

Es común que su presentación sea en bobinas de rollos de 50 o 100 metros.

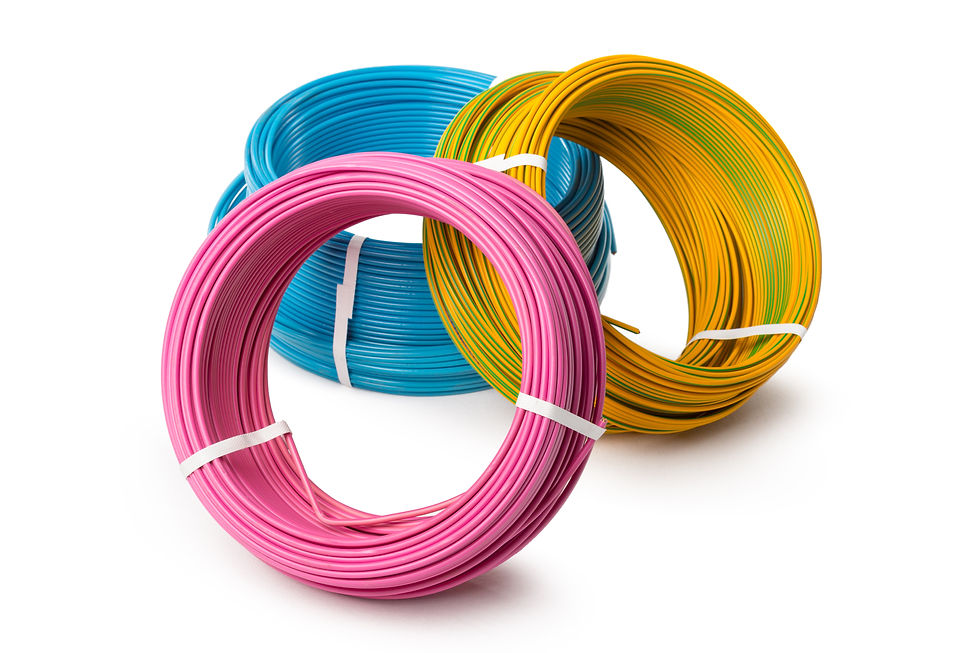

Fig.2 - Rollos de bobina de conductores flexibles.

Seguridad eléctrica

Es importante, recordar que los cables eléctricos escogidos deben contar con la marca S-mark, la cual certifica que su uso no presenta peligros para el usuario.

Por último, recomendamos el uso de materiales eléctricos normalizados, en especial con la normativa IRAM aplicable. Esto permite garantizar, que dichos insumos cumplen con los ensayos y mediciones correspondientes, y se los puede identificar mediante el sello de conformidad IRAM.

Fig. 3 - Sellos de certificación y cumplimientos de estándar de seguridad en Argentina para cables eléctricos
